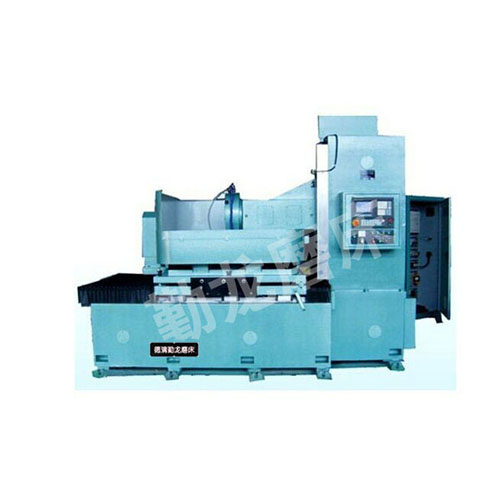

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩(wen)重緊湊(cou)、精度高、性能可靠、制造(zao)工藝性好，操作方(fang)便。
18072822299
適用·范圍
● 采用砂輪周(zhou)邊磨削，工件(jian)上(shang)下兩平(ping)面均(jun)可獲得高精度平(ping)行(xing)度、尺寸精度和工件(jian)表面粗糙度。
● 適合圓臺平面(mian)磨削，本(ben)機主要磨削直(zhi)徑(jing)φ1250范(fan)圍內的圓形端面(mian)、平面(mian)加工件(jian)（根(gen)據需(xu)要可定(ding)制)。
● 適用(yong)磨削(xue)環形(xing)零件，適用(yong)于(yu)鋸片(pian)廠(chang)、軸承廠(chang)、汽(qi)配廠(chang)、陶瓷密封件廠(chang)、摩擦(ca)片(pian)廠(chang)、活塞廠(chang)、發動機廠(chang)、工(gong)具(ju)廠(chang)和一(yi)般機械廠(chang)的產品車(che)間和工(gong)具(ju)車(che)間，磨削(xue)加工(gong)精密零件。
產品·特點
磨頭結構
磨(mo)(mo)頭采用靜壓(ya)結構(gou)，克服(fu)了(le)軸(zhou)承(cheng)(cheng)啟動和停(ting)止時出現的(de)干摩擦造成(cheng)的(de)軸(zhou)與軸(zhou)承(cheng)(cheng)磨(mo)(mo)損現象(xiang)，提(ti)(ti)高(gao)(gao)(gao)了(le)主軸(zhou)的(de)使(shi)用壽命(ming)及精度(du)(du)保持性(xing)(xing)；當主軸(zhou)啟動后(hou)，依靠淺腔階梯效(xiao)應形成(cheng)較(jiao)大的(de)動壓(ya)承(cheng)(cheng)載力(li)，大大地提(ti)(ti)高(gao)(gao)(gao)了(le)主軸(zhou)剛度(du)(du)；高(gao)(gao)(gao)壓(ya)油膜的(de)均化作用和良(liang)好和抗(kang)振性(xing)(xing)保證了(le)主軸(zhou)具有很高(gao)(gao)(gao)的(de)旋轉精度(du)(du)和運轉平穩性(xing)(xing)。（11）KW電(dian)機驅動，最(zui)高(gao)(gao)(gao)轉速1450rpm。設備采用高(gao)(gao)(gao)速（CBN）砂輪(lun)加工兩端(duan)面(mian)，提(ti)(ti)高(gao)(gao)(gao)端(duan)面(mian)光潔度(du)(du)。（砂輪(lun)可根據用戶(hu)需求(qiu)定制）
機床零部件
機(ji)床(chuang)上重要零部件均采用品(pin)牌廠家(jia)產(chan)品(pin)，質(zhi)量可靠，易于(yu)維護。如導軌用德國力士樂品(pin)牌，臺灣絲桿，進(jin)口電器，海利普變頻器等(deng)等(deng)。
鑄件材料
鑄件(jian)采用(yong)375HT材(cai)料，材(cai)質好，強度(du)高，床身立柱均(jun)采用(yong)二次回火處(chu)理，消除(chu)內(nei)應(ying)力，延(yan)長機床壽(shou)命，以(yi)確(que)保高精度(du)，高剛性，延(yan)長機床壽(shou)命。
床身立柱
床身立柱均(jun)用進口加(jia)(jia)工中(zhong)心和進口龍門(men)加(jia)(jia)工中(zhong)心加(jia)(jia)工，高(gao)精(jing)的(de)加(jia)(jia)工設(she)備和加(jia)(jia)工工藝保證了精(jing)度。
電氣采用獨立電柜
電氣采用(yong)獨立電柜，獨立操縱臺，自(zi)主研發的數控(kong)系統控(kong)制(zhi)，可實現自(zi)動控(kong)制(zhi)，自(zi)動完成循環磨削，自(zi)動檢測對刀，自(zi)動分辨(bian)、自(zi)動補償，操作簡單方便(bian)。
裝置結構
橫向進給(gei)及垂直進給(gei)裝置，由伺服電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲(si)杠、直線導軌(gui)。其中垂直軸(zhou)有制(zhi)動(dong)或自(zi)鎖裝置，并配有光柵尺絕對坐標定(ding)位。
設置潤滑點
磨(mo)床各導軌處均(jun)設(she)置潤滑(hua)點，由(you)電動(dong)潤滑(hua)泵進行潤滑(hua)。為(wei)工作臺配備獨立供油箱(xiang)，進、回(hui)管(guan)路通過拖鏈合理布局。
芯線圈設計
電磁(ci)吸盤(pan)采用(yong)銅芯線(xian)圈(quan)設(she)計(ji)，表(biao)面(mian)(mian)花盤(pan)采用(yong)同心(xin)圓并割花設(she)計(ji)，客戶(hu)也可定制花盤(pan)。表(biao)面(mian)(mian)磁(ci)力均勻(yun)，并配備(bei)了自(zi)動充(chong)退磁(ci)裝(zhuang)置(zhi)，具有磁(ci)力可調、失磁(ci)保護等功能。
不變形，精度高
加工產(chan)品不變形，精度高，工件厚度差(cha)距(ju)保持在 0.01mm以內，具(ju)體(ti)詳見產(chan)品參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
